ZMK-127风门自动控制系统
ZMK-127风门自动控制系统
  • ZMK-127风门自动控制系统
  • ZMK-127风门自动控制系统
ZMK-127风门自动控制系统
分享到:
24小时销售热线
400-009-0392
产品介绍:

l ZMK-127风门自动控制系统-产品介绍

      ZMK-127气动风门控制用电控装置(鹤壁市新星分析仪器有限责任公司电控装置煤安证号:MAB130937)适用于煤矿井下双扇无压风门、单扇风门、行人、行车或人车共用风门等设施处全自动控制,可控制两道或三道风门。当行人和矿车通过时由该装置实现风门的自动启闭。在矿井停电时,可靠人力启闭风门。
结构特点:

l ZMK-127风门自动控制系统-功能特点

      1、本装置用PLC自动控制系统,采用红外传感器作为监视器,并兼有语言报警,保证行人和车辆顺利、安全通过。

      2、控制功能:控制器接收到红外传感器接收器发来的信号,识别后,控制执行机构(气缸、油缸)动作,打开风门;延时7秒后(经PLC可调),自动控制执行机构动作,关闭风门。

      3、闭锁功能:当互为连锁的两道风门其中任意一道打开时,控制器控 制执行机构闭锁另一道风门,使之不能开启;当打开风门关闭后,控制器自动解锁。

      4、手动解锁功能:当出现故障时按下复位按钮,整个控制系统停止工作,此时风门可以手动推开。当故障排除后按下置位按钮,控制系统恢复正常工作。

      5、语音提示功能:风门打开时,控制器应控制声光报警箱提示语音信号。

l ZMK-127风门自动控制系统-产品组成

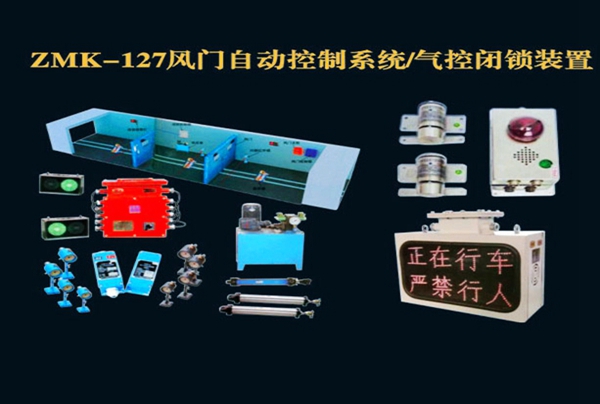

      ZMK-127风门自动控制系统由一套控制装置主机/控制箱(外形尺寸:450mmx350mmx120mm)、矿用本质安全型声光报警显示器、矿用本质安全型红外线传感器、矿用本质安全型开闭状态传感器、矿用隔爆兼本质安全型语音报警器、矿用隔爆电磁阀、解锁箱200mmx200mm组成。

结构组成

ZMK127风门控制用电控装置

矿用隔爆兼本安型风门控制用电控装置主机

标准配置

矿用隔爆兼本安型声光报警器

任选一种

矿用隔爆兼本安型显示屏

矿用本安型红外线传感器

任选一种

矿用本安型光控传感器

矿用隔爆兼本安型语音报警器

标准配置

矿用本安型开闭状态传感器

标准配置

矿用隔爆电磁阀

标准配置

解锁箱

标准配置

产品性能:

l ZMK-127风门自动控制系统-适用范围

      1、巷道负压0-3000Pa。

      2、安装的地点巷道围岩稳定,巷道变形小,且无严重淋水。

      3、适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所中。

      4、工作环境:-30℃~40℃

      5、(液压驱动)矿方安装现场具备660V及127V两种电压,以满足液压站动力要求及控制系统电压需求。(气缸驱动)矿方安装现场具备127V电压及0.3-0.7mpa稳定气源,以满足驱动气缸动力要求及控制系统电压需求。

技术参数:

l ZMK-127风门自动控制系统-控制系统技术参数

工作电压

AC127V

工作电流

≤350mA

额定频率

50HZ

*高允许输入电压

AC140V

本安电压

DC12.3V

本安电流

380mA

产品证件:

l ZMK-127风门自动控制系统-产品证件
